Z型油封

    Z形橡膠油封適用于回轉軸的滾動軸承及其他機械設備中起防塵和封油作用，主要材料有丁晴橡膠NBR和氟膠FKM,設計選用時可參照J(rèn)B/ZQ4075-97標準。

工況條件：
    工作溫度：丁晴橡膠NBR：-30～+120℃；
               氟膠FKM：-20～+200℃；

    工作介質：液壓油、乳化液、水；
    旋轉速度：≤6m/s。

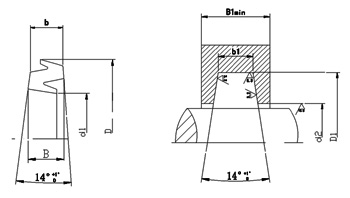

規格及溝槽尺寸





訂貨號 軸徑d 油封 溝槽
  基本尺寸d1     基本尺寸D1 基本尺寸d2 基本尺寸b1 用于鋼B1min 用于鑄鐵B1min
Z-10 10 21.5 9 3 3.8 21 11 3 8 10
Z-12 12 23.5 11 23 13
Z-15 15 26.5 14 26 16
Z-17 17 28.5 16 28 18
Z-20 20 31.5 19 31 21.5
Z-25 25 38.5 24 4 4.9 38 26.5 4 10 12
Z-30 30 43.5 29 43 31.5
Z-35 35 48.5 34 48 36.5
Z-40 40 53.5 39 53 41.5
Z-45 45 58.5 44 58 46.5
Z-50 50 68 49 5 6.2 67 51.5 5
Z-55 55 73 53 72 56.5
Z-60 60 78 58 77 62
Z-65 65 83 63 82 67
Z-70 70 90 68 6 7.4 89 72 6 12 15
Z-75 75 95 73 94 77
Z-80 80 100 78 99 82
Z-85 85 105 83 104 87
Z-90 90 111 88 7 8.4 110 92 7
Z-95 95 117 93 116 97
Z-100 100 126 98 8 9.7 125 102 8 16 18
Z-105 105 131 103 130 107
Z-110 110 136 108 135 113
Z-115 115 141 113 140 118
Z-120 120 150 118 9 149 123 9
Z-125 125 155 123 11 154 128 18 20
Z-130 130 160 128 159 133
Z-135 135 165 133 164 138
Z-140 140 174 138 10 12 173 143 10 20 22
Z-145 145 179 143 178 148
Z-150 150 184 148 183 153
Z-155 155 189 153 188 158
Z-160 160 194 158 193 163
Z-165 165 199 163 198 168
Z-170 170 204 168 203 173
Z-175 175 209 173 208 178
Z-180 180 214 178 213 183
Z-185 185 219 183 218 188
Z-190 190 224 188 223 193
Z-195 195 229 193 228 198 11 22 24
Z-200 200 241 198 240 203
Z-210 210 251 208 11 14 250 213
Z-220 220 261 218 260 223
Z-230 230 271 228 12 15 270 233 12 24 26
Z-240 240 287 238 286 243
Z-250 250 297 248 296 253
Z-260 260 307 258 306 263
Z-280 280 333 278 13 16 332 283 13 26 28
Z-300 300 353 298 352 303
Z-320 320 373 318 372 323
Z-340 340 393 338 392 343
Z-360 360 413 358 412 363
Z-380 380 433 378 432 383

備注：1、與Z形油封作相對旋轉的，其軸徑尺寸公差帶推薦采用h11，表面粗糙度Ra值不大于0.8；
      2、Z形油封在安裝時，必須將與軸接觸的唇邊朝向所要進行防塵與油封的空腔內部。
